投资400多亿元、华中第一大的武汉天河机场三期扩建工程T3航站楼已经正式启用。佳联公司负责全套广播系统的设计。
佳联公司采用QSC Q-SYS全网络化音频系统，通过强大的逻辑处理功能、全系统监控、跨路由管理、冗余热备份等多种技术优势，搭配简洁的系统架构，满足机场多样化的功能需求，全方位地演绎了新一代交通枢纽数字化解决方案。
武汉天河机场T3航站楼的建设，承载着国家战略布局，对于彰显武汉国家交通运输枢纽地位、强化中心城市功能、夯实城市发展基础、提升国际化水平，有着重要作用。
集全部功能于一身

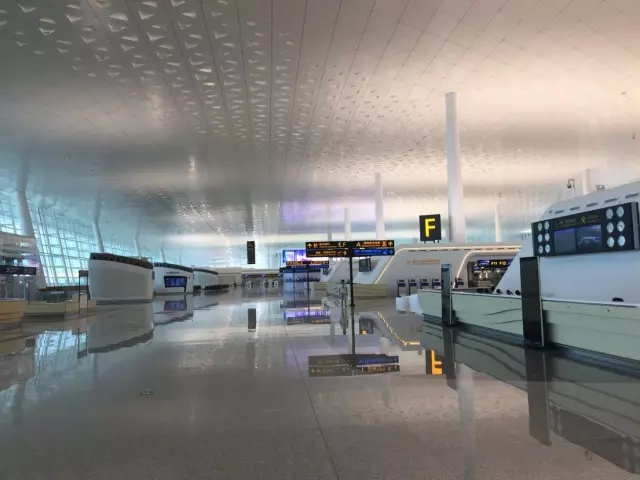

T3航站楼外形以“星河璀璨、凤舞九天”为主题，似展翅欲飞的凤凰。航站楼面积37万平方米，与10.15万平方米综合交通配套设施、2.35万平方米生产辅助设施一起，形成了49.5万平方米的航站楼综合体，一举成为国内第四大体量的交通枢纽中心。
广播系统对稳定性和灵活性有着极强的需求。广播系统作为T3新机场运营中重要的核心系统，承载着全航站楼与交通枢纽的业务广播、紧急广播和人工呼叫等多种广播类型。T3为4F级民用国际机场，作为华中地区的交通枢纽中心，拥有国内和国际登机口共计76个。航站楼横向直径可达1.2公里，配备完善的商业区域、安检区域、交通中心。QSC Q-SYS系统利用自身优势，最大128路的并发广播能力，同时管理着多达326个广播分区。

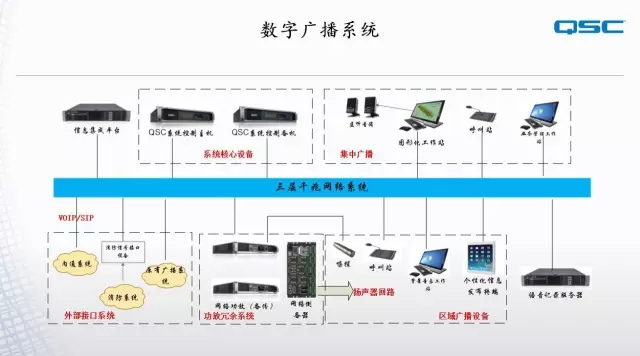

广播系统使用2台互为热备的QSC Core3100作为主处理核心，可同时处理多达512x512路音频通道。104台数字网络功放按照区域分别安装在14个功放小间内，通过交换机与主机进行数字信号的传输，极大地减少了系统的复杂程度和数量庞大的线缆铺设费用。
126台网络呼叫站QSC 1600配置在每个登机口、AOC、TOC、消防控制室、贵宾室等重要岗位，所有人工呼叫站根据用户权限，自动变更优先级，并可根据呼叫区域的使用情况进行存储转发。
通过噪声探测器的信号采集，自动实现广播电平的调整，保证旅客波峰波谷时期的听感始终如一。

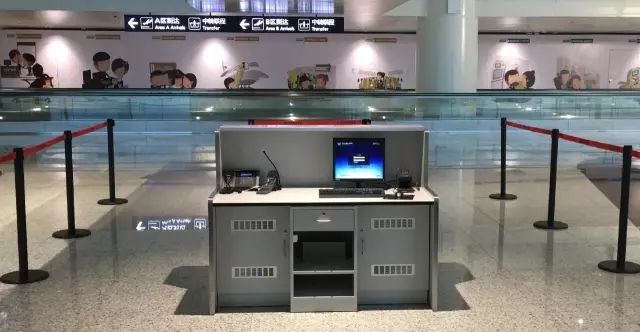

登机口柜台安装人工呼叫站

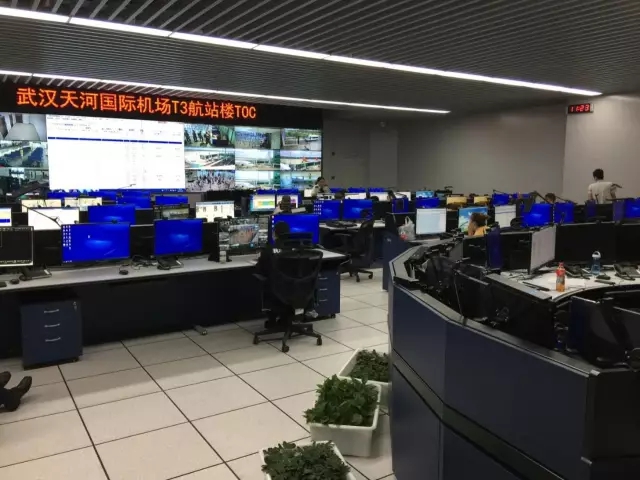

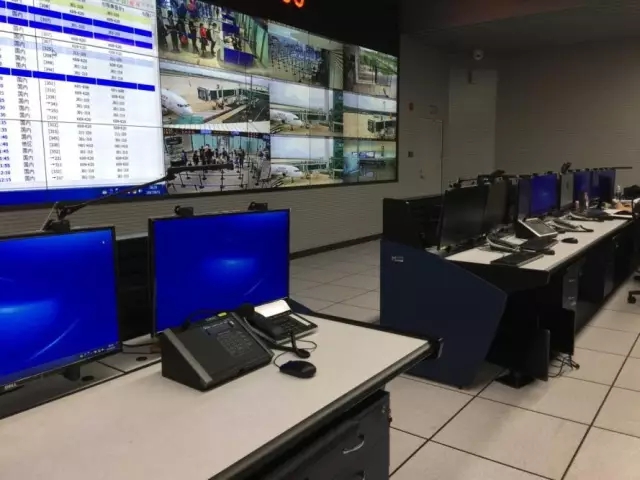

TOC中安装人工呼叫站
每个航空公司的贵宾室，都安装了QSC TSC-3 触摸屏，通过触摸屏调用Core3100内置的音频播放器播放背景音乐和例行广播，并通过呼叫站提醒每位贵宾的登机时间。定置化的用户界面和技术服务为用户提供了全面的支持。
稳定的自动广播语音接口，完善的广播优先级管理机制，保证全航站楼广播的有序运行。自主研发的广播系统语音记录查询软件，搭配NTP服务器接口功能，使每条人工广播均被记录，为查询业务提供了良好的便利性。
为简化设备运维的工作难度，Q-SYS系统提供了全系统设备监测服务，通过工作站监控界面，可查看设备的工作状态，并通过监听音箱检查输入输出信号。

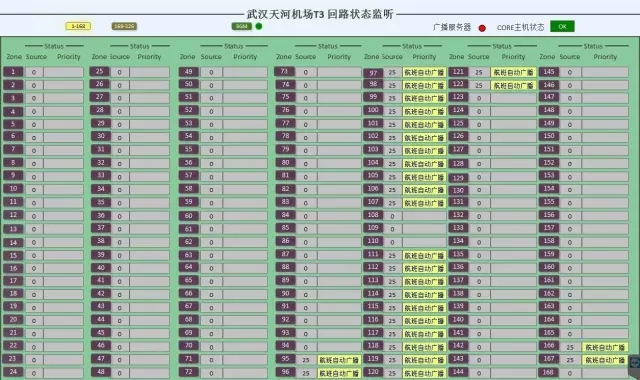

分区回路状态监测界面
安全稳定的系统架构
QSC Core 3100采用双机热备方式，两台主机之间的数据、存储可以实现实时共享，当工作中的主机发生故障后，极短的时间内就会切换到备份机中。

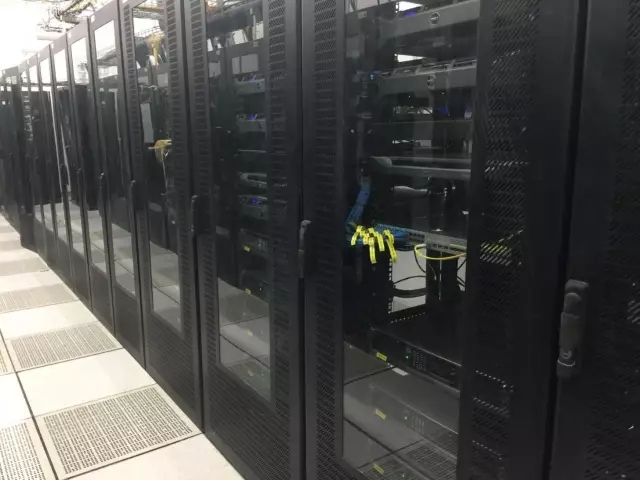

弱点中心机房Core 3100安装位置
所有功放均具备“8备1”自动热备切换功能。Core 3100主机检测到功放故障后，以用户难以察觉的时间，通过倒备器瞬间切换到备份机的回路中。

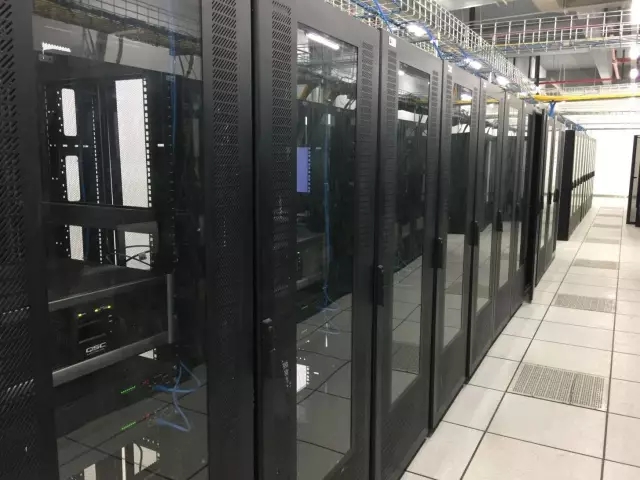

功放小间--QSC CXD 4.3Q安装位置
Q-SYS数字网络平台始终坚持用少量设备实现众多功能，因此流程架构简单明了，用户无需识别复杂的设备操作技艺，全自动的管理方式让我们的客户省心省力。
网络管理更为便捷
T3航站楼网络系统采用三层统一管理，提供了数字化时代严谨的网络架构。Q-SYS平台跨越路由实现组播通信，使广播网络可随时被网络管理平台监控，预防网络故障和网络攻击。
具备以下良好的系统对接功能。
消防系统接口：根据消防信号进行逻辑判断，实现全区或任意分区的消防广播。
NTP接口：主机与时钟系统对接，精准记录日志时间。
内通SIP接口：与内通系统建立SIP通信接口，通过内通进行人工呼叫。
武汉天河机场T3航站楼集成了国内先进的设计理念，Q-SYS系统凭借高集成度、灵活性、稳定性，体现了数字化时代网络音频系统的巨大优势，势必引领未来交通枢纽类项目的技术潮流。
