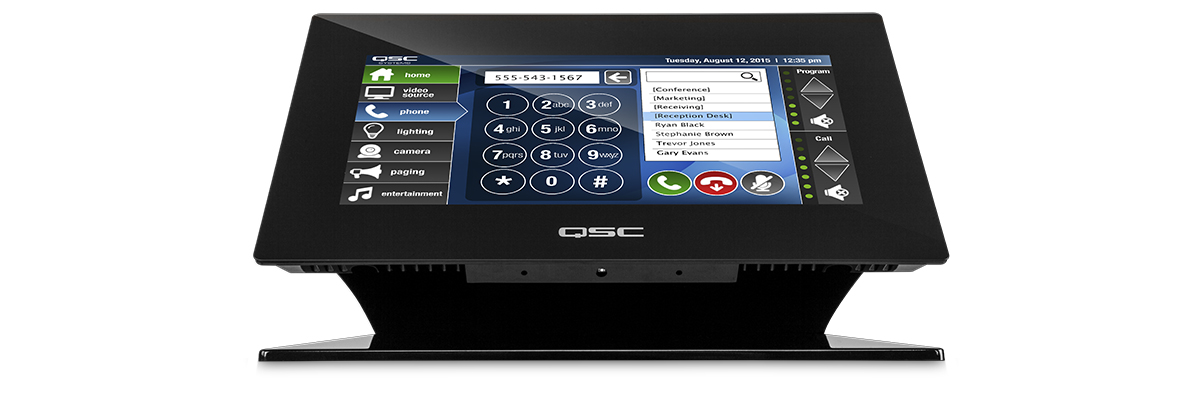

TSC-7t
7"桌面式网络触屏控制器


TSC-7t是一款全新的Q-SYS系统配套控制终端,采用电容性触摸屏技术、800*480高亮度全彩液晶显示屏。TSC-7t采用灵活、方便、直观的手指触摸控制方式,调整Q-SYS系统参数以及系统预设。TSC-7t不仅可以实现音频系统控制,还可结合Q-SYS系统的GPIO端口和TCP/IP端口,通过这些扩展接口控制其它第三方设备,进而控制整个系统。

如果一个系统中有多个TSC-7t控制器,那么当操作其中一个控制器时,其它控制器会同步显示系统调整结果。利用 Q-SYS系统配套软件 Q-SYS Designer就可制作个性化用户界面,系统设计师可以任意复制Q-Sys系统参数调整控件,添加到用户控制界面中,而且根据用户意愿任意调整控件的尺寸和颜色。TSC-7t还支持全彩位图显示,如房间图片、公司标志及其他任意图片。

TSC-7t桌面式控制器可以十分便捷地安装在桌面上,橡胶底座可防止按钮操作时设备从桌面滑落,此外也可以用安装件将设备固定在桌面上并走线。该设备共有两个网络端口,两个端口互为备份,TSC-7t可以通过其中任意一个端口连接到Q-SYS系统的Core中,提高了系统可靠性。TSC-7t目前有黑色款一种。


产品特点

▶   电容性触摸控制屏,经久耐用

▶   7吋桌面式液晶显示屏,分辨率800*480,防眩光安全玻璃

▶   使用USB AB型OTG2.0接口,可连接用户自己的音频设备

▶   可通过蓝牙计算连接用户自己的音频设备

▶   用户定制化控制界面

▶   支持位图显示,格式包括 .bmp ,.png, .gif, .tif及.jpg文件类型。

▶   支持PoE(以太网供电)


技术参数
型号 TSC-7t
描述 7"投射电容式触摸屏(五坐标同步触屏灵敏度)
面板尺寸 119 x 198 x 127 mm
可视屏幕尺寸(对角) 7" (177.8 mm)
分辨率 800 x 480
亮度 400 nits
支持安装方向 水平
电源要求
PoE(以太网供电) IEEE 802.3af LAN A端口,12V直流供电@1A(12W)
辅助电源插头类型 桶式接头: 负极 -5mmOD 正极-2.5mmID
后面板连接端口
RJ45接头(2个) LAN A(PoE)及LAN B端口(10/100/1000Mbps)
迷你USB AB型 USB OTG 2.0
桶式接头,电源进线 +12V直流电电源接头
重置按钮 凹钮-借助回形针或其他工具重置设备
产品净重 860 g
工作温度范围 0℃到50℃
BTU 最大为40,一般为23
湿度 90%rh,无冷凝
附件 内置安装配件用于固定安装于桌面和走线
挂墙支架
底座 桌面安装
