如何打造小影厅的高品质声音(Part 1)
发布时间:2020.07.17 浏览次数:83

除了面向主流需求的大型音频解决方案,QSC对于小型项目也有很多方案可供选择。这些项目包括,私人放映室、高端家庭影院,甚至是承办各类小型团队活动并以放映为主的多媒体室等。


虽然QSC可以支持所有尺寸的项目,但今天我们现在先了解一下长度在10米及以下的小型房间,并假设使用的是放映机和穿孔荧幕。(我们同样可以支持LED荧幕,不过LED方案留到之后的文章再说


QSC数字电影系列(DCS)荧幕通道和低频扬声器对于小房间来说的关键优势在于较薄的箱体。由于这些扬声器安装于穿孔荧幕的后面,所以它们设计的越薄越好,从而节省更多宝贵的空间。用于标准影厅的扬声器几乎比我们小影厅解决方案的扬声器还要厚2倍以上。


在进行设备的选择之前,应当先确定好预算和想要达到的系统性能。


如果目标是需要最佳性能,那么DCS参考级监听系统(RMS)便是最合适不过的选择。这套系统中使用了最好的传感器,并结合了Q-SYS DSP强大的处理和控制功能,这套方案在功率、性能和灵活性上均能满足大部分项目的严格要求。如果想要高性价比,那么最佳选择为:SC 1120和SC 1150荧幕通道扬声器配合SB 1180低频扬声器。当与DPM数字处理器以及DCA功放搭配使用时,它们可以在较低的价格下得到更全面的性能。

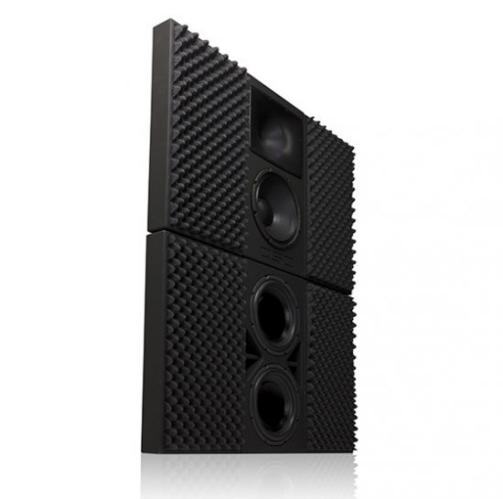

当无法安装缓冲墙时可以选择安装与RMS扬声器配套的缓冲翼套装(RBK-12)


如果你选择要使用参考级监听系统,那就需要搭配Q-SYS处理器和DCA功放,这样才能作为一套完整的解决方案而得到性能的最大化。然后还要考虑环绕扬声器的选择,以及使用Q-SYS 510c处理器时输入端和输出端的选择。


如果需要HDMI输入时,在设计系统的时候就要加入DCIO-H,DCIO-H提供了HDMI的桥接连接,HDMI的音频源会输入Q-SYS进行下一步的处理,视频源部分则会通过HDMI口传入放映机。DTS和杜比环绕声的解码(Dolby Digital Plus™,Dolby® Surround 7.1和 DTS-HD®)由DCIO-H提供,同时也支持矩阵环绕声左右声道。如果使用的是DCI标准的服务器和放映机,DCIO-H配有一个16通道的AES数字音频输入端口可以通过一对RJ-45接口快速的与各种数字电影服务器进行连接,如Doremi、GDC、Dolby和Barco。


DCIO-H还提供了支持红外辅助听述系统的音频输出以及支持有源或无源放映室监听扬声器的输出。一个麦克风XLR接口和一个mini-jack接口完善了输入端的种类。配备了4个继电器来控制例如调光器,幕帘系统等的外部设备,这些控制都可通过Q-SYS控制界面以及编程来完成。


如果你不需要HDMI功能,则可以通过给Core 510C处理器搭配不同的I/O卡来满足使用DCI服务器的项目中对各种输入和输出接口的需求。CIAES-16 AES数字输入卡和DCIO-H直连大多数服务器时,拥有的输入通道数量都为16通道。


音频通过Core 510c内部的CODP4 DataPort I/O卡传输到DCA功放。最少需要3块DataPort卡来满足左,中,右以及低频通道。第4张卡可以支持最多4个环绕声区域的7.1声道系统。如果还需增加其它扬声器或者声音区域则需要更多的DataPort扩展卡。每张扩展卡可以支持2组数据接口,最多4个驱动通道,DataPort接口让功放的连接更为简便,同时还为Q-SYS提供了完整的控制和信号监控。

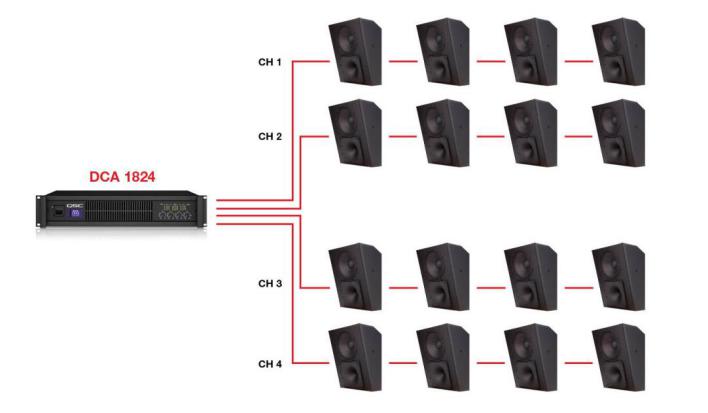

RMS上的每个通道都需要连接DCA 1222和DCA 3022双通道功放。必须要使用这个型号来达到系统要求的功率和增益。环绕区域扬声器通常使用DCA 1824 四通道功放来驱动,DCA 1824在所有扬声器平行接入时到达最低的每通道2欧姆。



QSC为小房间的环绕扬声器提供了很多选择,如果需要的是常规电影风格的环绕扬声器,SR 8200是小房间的完美选择。其内置的15度缓冲角度可以让扬声器平行安装于墙面时仍然有正确的指向和覆盖。配套的QM-SW支架便宜又好用,可以有效、简便的将SR系列扬声器安装在侧墙上。如果房间内有较大的倾斜,QM-BW后墙支架可以提供额外的8度下倾斜角度,从而使得后环绕声道可以提供更好的声音覆盖。QSC的约克指向调整支架,可以满足各种灵活指向的需求,同时第三方的支架2轴支架可以完美的支持DCS SR全系扬声器。


QSC AcousticDesign™ 系列平面安装扬声器也可以做为环绕扬声器使用。AD-S扬声器有一系列从4到12寸不同大小的型号,黑白两种颜色可供选择。内置X-Mount的支架系统具有2轴的特性,扬声器可在水平或垂直方向上进行安装。对于天花板比较低的情况,水平安装对于需要高度来满足覆盖区域来说是最好的选择。


AD-S6对于小房间也是很好的选择,软的圆顶高音单元安装在一个105度的波导管上面,有着特别优秀的性能,配合Q-SYS内置的Correction™ DSP设定更是出彩。在16欧的抗阻下可以轻易的进行并联,如果对大功率有需求,可以搭配DCA 1644 四通道功放使用,每个通道最多可以连接4个16欧的扬声器。


对于小房间来说,环绕扬声器的理想位置是房间后部2/3的位置,间隔1.2m到1.8m。与大房间相比,小房间的环绕扬声器的间距更小,这样才能产生优秀的声场和消除每个扬声器的突兀感。对于7.1系统,后墙最少要有4个扬声器,因为7.1中有左后和右后两个声道,而两个后环绕扬声器对于5.1系统是可以满足的,因为他们和侧墙的扬声器用的是相同的声道。大多数小型房间的每边侧墙上也需要最少3个扬声器来达到好的效果。


Q-SYS提供了丰富的系统控制方式,同时免去了额外控制单元的需求。Q-SYS有着丰富的控制插件和定制化的脚本来支持几乎所有的以太网基础上的第三方设备。Q-SYS支持制作定制化的图像型用户控制界面,用户可以通过QSC TSC系列触屏控制器或者无线连接的iOS设备在定制化界面上对系统进行控制。Q-SYS还支持非常丰富的第三方设备,如视频交换机或继电器,和GPIO界面来实现各种定制化的控制。


QSC影院应用工程师们很乐于帮助客户找到最理想的系统设置。首先工程师们需要知道房间的详细信息、性能要求以及是否有其他设备需要集成到系统中。他们会在这些基础上找到能满足你所有音频和控制要求的系统。


在下期文章中,我们会讲到SC 1120和SC 1150荧幕通道扬声器以及各种其他功放和处理器的选择。
